Produkt: IB-3325 - Zawór klapowy trójdrogowy przełączający z siłownikiem elektrycznym, elektrozawór, DN25

IB-3325 - Zawór klapowy trójdrogowy przełączający z siłownikiem elektrycznym, elektrozawór, DN25

284,01 zł brutto 230,90 zł netto
  • Opis
  • Zdjęcia
  • Linki
  • Cechy

Zawory trójdrogowe klapowe ze sprężyną zwrotną IB-33xx stosowane są wszędzie tam gdzie wymagane jest przekierowanie przepływu medium w jedną lub w drugą stronę. Sterowane są one na zasadzie załączenia i wyłączenia napięcia zasilającego 230V AC. W pozycji normalnej (pozycja beznapięciowa) zawór jest ustawiony na przepływ medium od dołu w lewo (patrząc na korpus jak na literę "T"). Gdy na zawór podane jest napięcie, klapa jest przełączana i medium przepływa od dołu w prawo. Przy zaniku napięcia mechanizm sprężynowy powoduje automatyczny powrót do poprzedniej pozycji normalnej. Zawór jest ustawiony na przepływ medium od dołu w prawo tak długo, jak długo podawane jest napięcie zasilające.

Zawór posiada możliwość sterowania ręcznego przy braku prądu. Umożliwia to ustawienie klapy zaworu w pozycji pośredniej i tym samym otwarcie obydwu przepływów: w lewo i w prawo. Zawór pozostaje w tej pozycji do czasu podania na niego napięcia lub ręcznego zwolnienia zapadki.

Uwaga! Ponieważ zawór IB-33xx jest zaworem klapowym, posiada on pewne niedogodności w porównaniu z typowymi zaworami kulowymi:

  • Zawór pobiera energię elektryczną przez cały czas, gdy jest on otwarty.
  • Gdy zawór jest otwarty, siłownik wytwarza przez cały czas moment mechaniczny, przeciwstawny do momentu sprężyny zwrotnej. W związku z tym siłownik może w czasie pracy silnie się nagrzewać. Nie jest zalecane ciągłe otwarcie zaworu przez dłużej niż 24 godziny, gdyż uzwojenie siłownika może ulec przepaleniu.
  • Z powodu koniecznych przewężeń konstrukcyjnych zaworu, przepływy nominalne są relatywnie niskie. Przepływy w zależności od rozmiarów zaworów mają wartości:

    Model Wartość przepływu Kv [m3/h] DN [mm]
    IB-3315 2,2 15 (1/2")
    IB-3320 3,0 20 (3/4")
    IB-3325 6,7 25 (1")

    Jeżeli wymagane są większe wartości przepływów, polecamy zawory kulowe z naszej oferty.

  • Różnica ciśnień pomiędzy wyprowadzeniami zaworu nie może być większa, niż około 300kPA (3 bary). Większa różnica może podowować, że zawór nie będzie całkowicie otwierany lub zamykany.
  • Ponieważ elementem blokującym przepływ medium jest klapa, nie jest gwarantowana pełna szczelność domknięcia przepływu.


Dane techniczne:

  • Zużycie energii: 5W
  • Zasilanie: 230V AC (+/-15%) 50/60Hz
  • Wytrzymałość korpusu: 1,6MPa
  • Maksymalna różnica ciśnień: 300kPa
  • Media:
    • gorąca woda
    • woda lodowa
  • Czas otwarcia: 12 sek.
  • Czas zamknięcia: 5 sek.
  • Zakres temperatur: 1 ÷ 95 ºC
  • Materiał korpusu: mosiądz

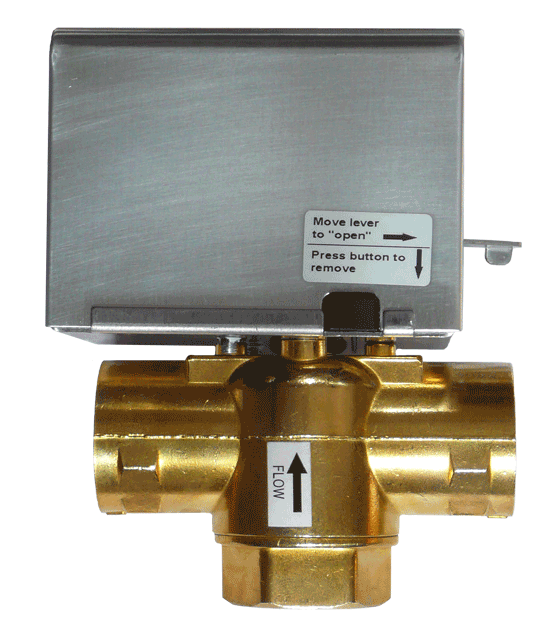

IB-33xx - Zawór trójdrogowy klapowy z siłownikiem

  • Parametry
    • Połączenie GW DN25 (1")
    • Sterowanie Dwupunktowe
    • Zasilanie 230V AC
