Produkt: TSC-8301 - czujnik temperatury, sonda PT1000, na przewodzie silikonowym

TSC-8301 - czujnik temperatury, sonda PT1000, na przewodzie silikonowym

50,00 zł brutto 40,65 zł netto
  • Opis
  • Zdjęcia
  • Linki
  • Cechy

Wiadomości ogólne:

Seria czujników TSC czujników temperatury charakteryzuje się dużą czułością, wysoką stabilnością, odpornością na korozje i długą żywotnością.

Często używane w zasobnikach ciepłej wody użytkowej lub jako przypowierzchniowa czujka ogrzewania podłogowego, może być używana również jako czujka zewnętrzna lub przylgowa czujka temperatury zasilania/powrotu.

Uwagi Ogólne:

  • Czujniki temperatury są kompatybilne ze sterownikami typu IB-Tron, jednak należy zwrócić uwagę jakiej charakterystyki powinien być czujnik. Informacja o tym znajduje się w każdej instrukcji obsługi sterownika.
  • Czujnik temperatury jest zakończony osłoną. Element pomiarowy jest zalany szczelną substancją klejącą, dzięki czemu może również dokonywać pomiaru bezpośrednio w płynach (np. w akwariach). Dostanie się wilgoci do elementu pomiarowego może spowodować błędny pomiar temperatury.  Dlatego do warunków wodnych należy dobierać czujniki z takim przeznaczeniem.
  • Czujnik można przedłużać do dowolnej długości, jednak należy Pamiętać że przedłużenie powyżej 10m może powodować z każdym metrem odchyłkę pomiarową i fałszowanie wyników, dlatego dla odległości powyżej 10m należy stosować urządzenia umożliwiające kalibrację czujników. Przedłużać należy przewodami:
    • do 50m - 2x 0,75 mm2
    • powyżej 50m - 2x 1,50 mm2

Oznaczenie Modeli:

Druga cyfra w oznaczeniu kodowym czujnika oznacza typ elementu pomiarowego. Obecnie dostępne są następujące typy:

  • 2: NTC 10kΏ
  • 3: PT 1000
Trzecia cyfra w oznaczeniu kodowym czujnika oznacza model główny czujnika np:
  • 0: sonda
  • 1: czujnik zanurzeniowy
Czwarta cyfra precyzuje model (np. długość  pręta zanurzeniowego, typ zastosowanego przewodu itp).

Zasada Działania:

Wraz ze zmianą temperatury element pomiarowy (termistor) zmienia swoją oporność.

PT 1000:

Charakterystyka oporności czujników serii TSC-8301 z elementem pomiarowym PT 1000::

Temperatura [ºC] Oporność [Ώ]
-30 862
-20 902
-10 944
0 1 000
10 1 057
20 1 097
30 1 136
40 1 175
50 1 215
60 1 254
70 1 292
80 1 331
90 1 370
100 1 408
110 1 447
120 1 485
130 1 523
140 1 561
150 1 599
160 1 597
170 1 645
180 1 712
190 1 750
200 1 787
210 1 774
220 1 810
230 1 847
240 1 875
250 1 912
260 2 008
270 2 045
280 2 081

TSC-8301:

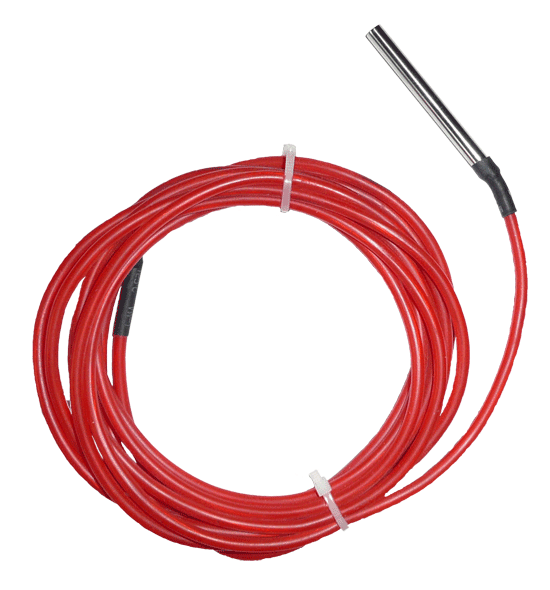

TSC-8x01

  • Czujnik na przewodzie silikonowym odpornym na wysokie temperatury. Przewód czujnika jest odporny na wilgoć.
  • Element pomiarowy: PT 1000
  • Długość przewodu: 3m
  • Zakres wytrzymałości przewodu:
    • praca ciągła: -50 ÷ 125 ºC
    • odporność chwilowa: do 140 ºC
  • Parametry
    • Długość przewodu [m] 3
    • Element pomiarowy PT 1000
    • Wytrzymałość przewodu (chwilowa) do 140 ºC
    • Wytrzymałość przewodu (praca ciągła) -50 ÷ 125 ºC
