Produkt: IB-CV 24 B - Odkurzacz centralny 2400W, z zestawem sprzątającym w kolorze czarnym

IB-CV 24 B - Odkurzacz centralny 2400W, z zestawem sprzątającym w kolorze czarnym

2 722,13 zł brutto 2 213,11 zł netto
  • Opis
  • Zdjęcia
  • Linki
  • Cechy

Wiadomości ogólne:

Odkurzacz centralny IB-CV 24 jest wydajną jednostką przeznaczoną do wykorzystania w systemach centralnego odkurzania. Moc 2400W pozwala na budowę długich instalacji z dużą liczbą gniazd przyłączeniowych.

Wykorzystanie odkurzaczy centralnych znacząco podnosi komfort mieszkania. Eliminuje konieczność przenoszenia odkurzacza mobilnego, stanowiącą dużą niedogodność, zwłaszcza w budynkach kilkupoziomowych. Dzięki dużej pojemności zbiornika na kurz rzadziej zachodzi konieczność jego wymiany. Odkurzacz jest gotowy do pracy natychmiast po podłączeniu węża ssącego do gniazda. Systemy centralnego odkurzania oszczędzają nasz czas i energię.

Uwagi Ogólne:

  • Przewód elektryczny powinien być prowadzony z dala od gorących obiektów.
  • Urządzenie można podłączać tylko do gniazdka sieciowego z uziemionym bolcem ochronnym.
  • Urządzenie powinno być użytkowane zgodnie ze wskazówkami, zawartymi w niniejszej instrukcji.
  • Urządzenie z uszkodzonym przewodem zasilającym, wtyczką lub innym elementem instalacji elektrycznej nie może być użytkowane.
  • Zabrania się odkurzania żarzących się przedmiotów, jak niedopałki, zapałki etc.
  • Nie należy odkurzać cieczy.
  • Odkurzacza nie wolno instalować w pomieszczeniach zawierających opary substancji łatwopalnych lub wybuchowych.
  • Nie wolno użytkować odkurzacza bez filtra lub z niepoprawnie założonym filtrem.
  • Przed rozpoczęciem jakichkolwiek prac przy odkurzaczu (montaż, czyszczenie, etc) należy odłączyć zasilanie urządzenia.
  • Uruchomienie odkurzacza następuje poprzez włożenie węża ssącego do gniazda. Metalowy pierścień na wężu zwiera wówczas styki gniazda. W wersji z przełącznikiem na rękojeści węża, uruchomienie odkurzacza następuje po naciśnięciu przełącznika.
  • Urządzenie posiada dwa wysokoobrotowe silniki komutatorowe, o mocy 1200W każdy, zasilane z sieci 230V.
  • Silniki chłodzone są powietrzem i są zabezpieczone przed przegrzaniem oraz przeciwzwarciowo (posiadają wyłączniki automatyczne).
  • Turbina silnika zabezpieczona jest przed uszkodzeniem przez cząsteczki stałe za pomocą filtra.
  • Na wężu odkurzacza nie należy stawiać ciężkich przedmiotów, zaginać go pod dużymi kątami ani użytkować w sposób narażający go na przetarcie. Węża nie należy pozostawiać na słońcu ani w pobliżu źródeł wysokiej temperatury.
  • Jeżeli wąż się zapcha, najlepiej podłączyć go do gniazda, przytkać końcówkę rękojeści i uruchomić jednostkę centralną. Spowoduje to wzrost podciśnienia w wężu, dzięki czemu zanieczyszczenia powinny zostać zassane do zbiornika odkurzacza.
  • Nigdy nie należy samodzielnie naprawiać urządzenia - może to być niebezpieczne i wiąże się z utratą gwarancji. Serwis urządzenia prowadzi firma INSBUD.
  • Dolot oraz wylot powietrza muszą zawsze być drożne.

Dane techniczne:

  • Zasilanie: 230V / 50Hz AC
  • Moc: 2 * 1200W = 2400W
  • Podciśnienie: 2500 mmH2O
  • Przepływ powietrza: 290 m3/h
  • Poziom hałasu (na urządzeniu): 75 dB
  • Poziom hałasu (na wylocie, z tłumikiem): 60 dB
  • Pojemność zbiornika na kurz: 23 l
  • Filtracja:
    • cyklonowa
    • powłoka antybakteryjna
    • samoczyszczący filtr HEPA
  • Zabezpieczenie przed przegrzaniem: tak
  • Chłodzenie silnika: powietrzem
  • Zabezpieczenie przeciwzwarciowe: 15A na każdy silnik
  • Średnica: 350 mm
  • Wysokość: 980 mm
  • Waga: 12.0 kg
  • Zbieranie kurzu:
    • dywan 76%
    • podłoga 99%
  • Długość instalacji: do 60 m
  • Ilość gniazd: do 20
  • Wskaźniki:
    • praca urządzenia
    • zapełnienie zbiornika kurzem
  • Wyciszenie: dwa tłumik hałasu
  • Dodatkowe wyposażenie:
    • zestaw sprzątający IB-CVC 01
    • wieszak
    • wbudowane gniazdo ssące
    • 4 x mufa prosta IB-CVI 17
    • 2 x łuk 90º nyplowy IB-CVI 07

Budowa:

Odkurzacz centralny IB-CV 24

Odkurzacz centralny IB-CV 24

Odkurzacz centralny IB-CV 24

Odkurzacz centralny IB-CV 24

Panel Sterujący:

Odkurzacz centralny IB-CV 24

Kontrolki LED:

W korpusie odkurzacza umiejscowione są dwie diody: zielona i czerwona.

Dioda zielona świeci zawsze, gdy zasilanie odkurzacza jest włączone (wtyczka zasilającapodłączona do sieci i włączony przełącznik W1).

Dioda czerwona świeci wówczas, gdy urządzenie sygnalizuje zapełnienie zbiornika kurzem. Należy opróżnić zbiornik na kurz. Po opróżnieniu zbiornika dioda powinna zgasnąć.

Czyszczenie Odkurzacza:

Gdy zapali się czerwona dioda na korpusie odkurzacza, zbiornik na kurz powinien zostać opróżniony. W tym celu należy:



  1. Odpiąć dwa zatrzaski w dolnej części urządzenia, podtrzymujące kosz z tworzywa sztucznego. Podczas tej czynności należy podtrzymywać lub podeprzeć kosz, aby nie upadł on na ziemię.
  2. Zdjąć kosz z odkurzacza. Pod odkurzacz można podłożyć arkusz folii, papieru etc, aby nie zabrudzić podłogi.
  3. Opróżnić kosz. Należy również wyczyścić worek, widoczny po zdjęciu kosza.
  4. Założyć kosz i zabezpieczyć go dwoma zatrzaskami.



Montaż:

Odkurzacz centralny IB-CV 24

  1. Przewód sterowania (do wejścia G1)
  2. Rura instalacji ssącej
  3. Instalacja wylotowa powietrza
  4. Tłumiki hałasu
  5. Przewód zasilający

Obsługa Odkurzacza:

Odkurzacz po zamontowaniu powinien być przez cały czas włączony do sieci zasilającej. Jedynie na czas dłuższej nieobecności domowników czy nieużywania  urządzenia powinien być on odłączony od sieci zasilającej.

Aby odłączyć odkurzacz od sieci zasilającej wystarczy wyłączyć zasilanie wyłącznikiem W1 na przednim panelu urządzenia. Powoduje to odłączenie zasilania od wszystkich podzespołów odkurzacza. Odkurzacz jest odłączony od sieci zasilającej jeżeli nie świeci się zielona dioda.

Aby uruchomić silnik odkurzacza, należy zewrzeć ze sobą oba styki wyprowadzonego wejścia sterującego, gdy włączone jest zasilanie 230V (gdy świeci się zielona dioda na przednim panelu). Na zaciskach tych występuje niskie napięcie sterujące 12V, a przy zwarciu płynie prąd rzędu 100mA.

Identyczny efekt jak zwarcie styków wejścia sterującego powoduje włączenie przełącznika W2 na przednim panelu odkurzacza - powoduje to uruchomienie silnika jeżeli jest włączone zasilanie odkurzacza.

Odkurzacz wyposażony jest w zabezpieczenie termiczne silnika oraz zabezpieczenie nadprądowe instalacji elektrycznej. W przypadku zadziałania zabezpieczenia termicznego należy wyłączyć odkurzacz i odczekać, aż silnik ostygnie. W przypadku zadziałania zabezpieczenia nadprądowego zostaje wybity bolec (lub bolce) w panelu odkurzacza i odłączone zasilanie. W tej sytuacji należy wcisnąć bolec. Jeżeli problem się powtórzy, należy skontaktować się z Serwisem.

Uwagi Dotyczące Montażu:

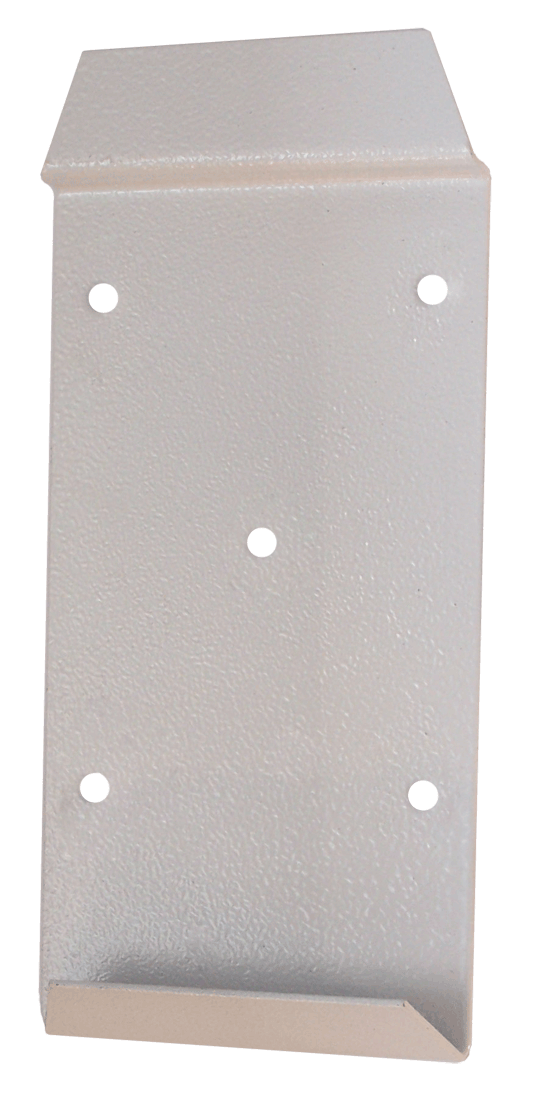

Wraz z odkurzaczem centralnym dostarczany jest uchwyt ścienny, służący do powieszenia urządzenia. Przystępując do montażu należy właściwie wybrać miejsce, w którym znajdzie się odkurzacz. Często są to piwnice czy garaże. Ważne jest zapewnienie odpowiednich odstępów wokół odkurzacza, aby późniejsza obsługa nie nastręczała trudności. Obowiązkowo należy zostawić co najmniej kilkanaście centymetrów wolnej przestrzeni pod odkurzaczem, w celu późniejszego opróżniania pojemnika na kurz.

Jeżeli istnieje taka możliwość to rury instalacji centralnego odkurzania powinny biec w jak najbardziej prosty sposób i jak najkrótszą drogą - powoduje to mniejsze opory przelotu powietrza. Wszelkie kolana, szczególnie o kątach 90º i większych, mogą osłabiać strumień powietrza. Wszystkie połączenia należy wykonać maksymalnie dokładnie i szczelnie.

Opcjonalnie można wyprowadzić wylot powietrza z odkurzacza na zewnątrz budynku. W komplecie z odkurzaczem dostarczane są dwa tłumiki hałasu do zamontowania na rurach wylotowych.

Przewód, służący do zdalnego załączania odkurzacza (poprzez zwarcie) zaleca się prowadzić wzdłuż rur instalacji centralnego odkurzania. Przewód powinien być podłączony do styków w każdym gnieździe przyłączeniowym. Styki poszczególnych gniazd należy łączyć równolegle.

Wyposażenie Dodatkowe:

  • 4x Mufa prosta IB-CVI 17
  • 2x Łukowy 90º nyplowy IB-CVI 07

Odkurzacz centralny IB-CV 16

W komplecie dostarczamy kompletny zestaw sprzątający IB-CVC 01. Zestaw dostępny w kolorze czarnym lub szarym. Skład zestawu. Torba na szczotki:

Wąż ssący z przełącznikiem włącz/wyłącz w rękojeści, długości 9m:

Wieszak plastikowy na węża ssącego:

Rurka teleskopowa metalowa, regulowana w zakresie 0,6 do 1,0 m:

Szczotka do podłóg twardych:

Szczotka mała:

Szczotka mała do tapicerki:

Ssawka szczelinowa:

Szczotka uniwersalna:

Uchwyt do zamocowania ssawek na rurze teleskopowej:
