Produkt: Czujnik temperatury NTC 10kOhm (termistor, sam element pomiarowy)

Czujnik temperatury NTC 10kOhm (termistor, sam element pomiarowy)

5,01 zł brutto 4,07 zł netto
  • Opis
  • Zdjęcia
  • Linki
  • Cechy

Wiadomości ogólne:

Seria czujników TSC czujników temperatury charakteryzuje się dużą czułością, wysoką stabilnością, odpornością na korozje i długą żywotnością.

Często używane w zasobnikach ciepłej wody użytkowej lub jako przypowierzchniowa czujka ogrzewania podłogowego, może być używana również jako czujka zewnętrzna lub przylgowa czujka temperatury zasilania/powrotu.

Uwagi Ogólne:

  • Czujniki temperatury są kompatybilne ze sterownikami typu IB-Tron, jednak należy zwrócić uwagę jakiej charakterystyki powinien być czujnik. Informacja o tym znajduje się w każdej instrukcji obsługi sterownika.
  • Czujnik można przedłużać do dowolnej długości, jednak należy Pamiętać że przedłużenie powyżej 10m może powodować z każdym metrem odchyłkę pomiarową i fałszowanie wyników, dlatego dla odległości powyżej 10m należy stosować urządzenia umożliwiające kalibrację czujników. Przedłużać należy przewodami:
    • do 50m     2x 0,75 mm2
    • powyżej 50m     2x 1,50 mm2

Zasada Działania:

Wraz ze zmianą temperatury element pomiarowy (termistor) zmienia swoją oporność.

NTC 10kΩ:

Charakterystyka oporności NTC 10kΏ:

Temperatura [ºC] Oporność [Ώ]
-50 687 803
-40 346 405
-30 181 628
-20 99 084
-10 56 140
0 32 960
10 20 000
20 12 510
25 10 000
30 8 047
40 5 310
50 3 588
60 2 476
70 1 743
80 1 249
90 911
100 647
110 506
120 385
130 297
140 231
150 182
160 144
170 116
180 94
190 76
200 63

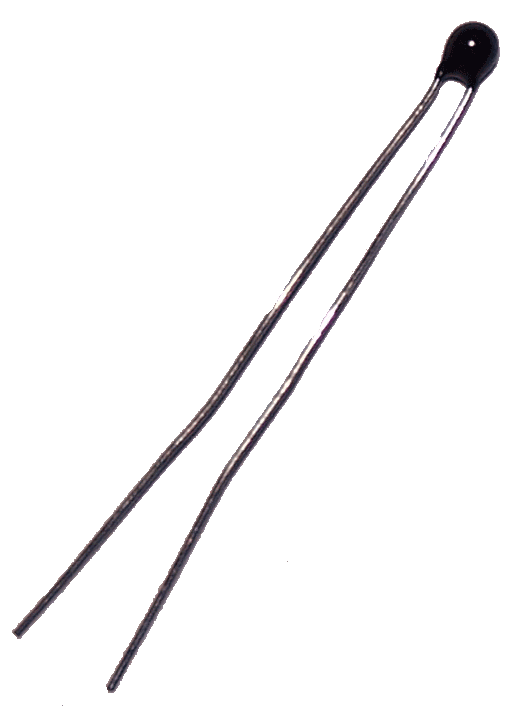

Termistor:

Termistor

Sam element pomiarowy. Często wykorzystywany jako wbudowany czujnik temperatury.

  • Parametry
    • Element pomiarowy NTC 10kOhm
