Wiadomości ogólne:

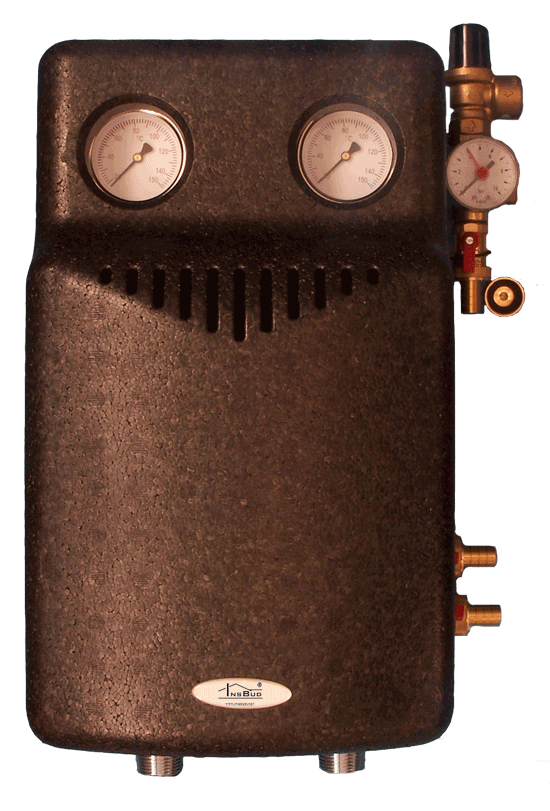

Kompletna grupa pompowa przeznaczona głównie do układów solarnych lub podobnych (grupa solarna) w celu rozdzielenia dwóch układów (grupa solarna rozdzielająca). Całość skręcona i sprawdzona ciśnieniowo. Gotowa do montażu. Montaż w 15 min. Całość w estetycznej izolacji.

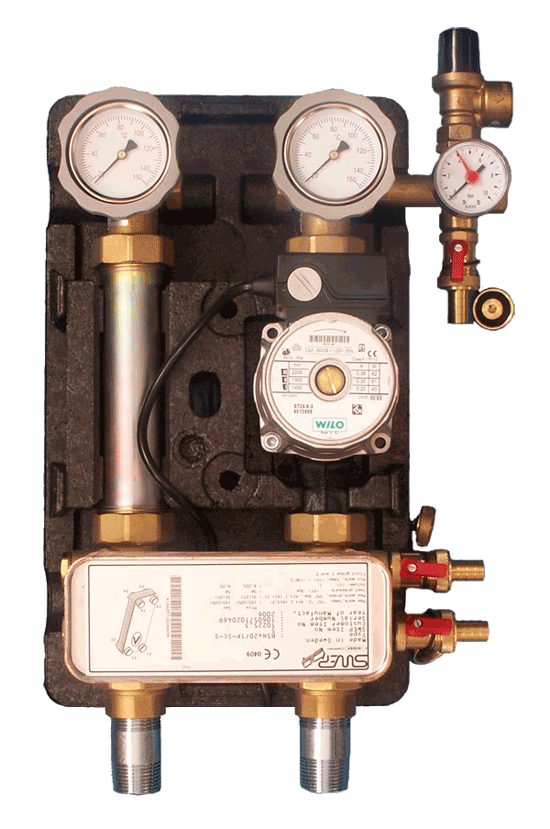

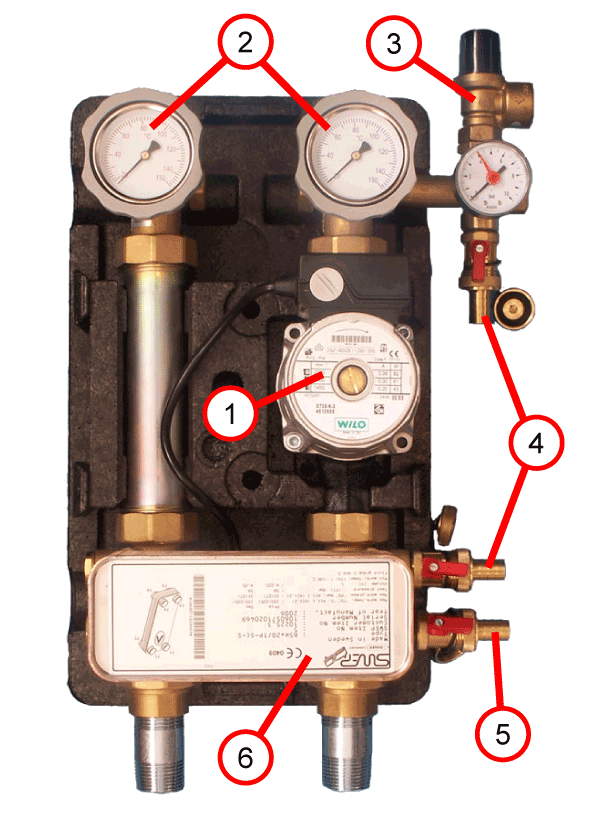

W skład grupy wchodzi:

1. Pompa obiegowa Wilo ST 25/6 lub Grundfoss UPS 25-60 (dł. 180) z 2 metrowym przewodem elektrycznym (strona pierwotna)
2. dwa czterodrogowe zawory kulowe z gniazdem termometru a w nich dwa termometry kontaktowe (zakres 20-150 ^oC, jeden czerwony a drugi niebieski). W zaworach czterodrogowych są również zintegrowane zawory zwrotne z ręczną blokadą (tzw. zawór stopowy lub hamulec grawitacyjny) zabezpieczające przed grawitacyjnym obiegiem układu (strona pierwotna)
3. Z pełną grupą bezpieczeństwa (strona pierwotna):

   • zawór bezpieczeństwa 6 bar
   • manometr 0-10 bar
   • przyłącze do podłączenia naczynia przeponowego
4. zawory spustowo-napełniające do napełniania, opróżniania i płukania instalacji (strona pierwotna)
5. zawór spustowo-napełniające do napełniania, opróżniania i płukania instalacji (strona wtórna)
6. Wymiennik płytowy (różna wielkość) - Łącznik strony pierwotnej i wtórnej

Dane Techniczne:

Ilość płyt wymiennika	16	20	26
Wartość KVS dla strony wtórnej bez wymiennika	7	7	7
Max. moc (strona pierwotna 60oC/44oC; strona wtórna 20oC/50oC	3,7 kW	5,0 kW	7,0 kW
Max. moc (strona pierwotna 60oC/50oC; strona wtórna 35oC/53oC	2,9 kW	4,0 kW	5,5 kW
Max. ciśnienie	6 bar	6 bar	6 bar
Max. temperatura	130oC	130oC	130oC

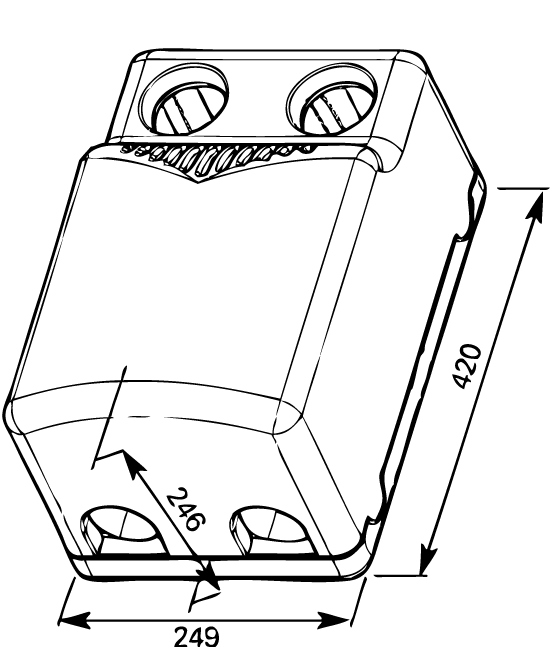

Rodzaj izolacji	EPP	EPP	EPP
Rozstaw osiowy króćców	125 mm	125 mm	125 mm
Górne przyłącze	GW DN20 (3/4'')	GW DN20 (3/4'')	GW DN20 (3/4'')
Dolne przyłącze	GW DN25 (1'')	GW DN25 (1'')	GW DN25 (1'')
Medium grzewcze (strona pierwotna)	glikol propylenowy 40%	glikol propylenowy 40%	glikol propylenowy 40%
Medium grzewcze (strona wtórna)	woda	woda	woda

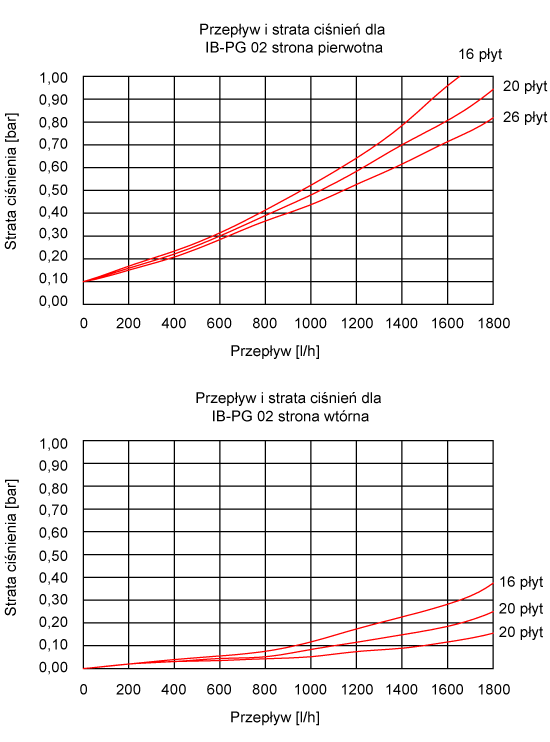

Max. strata ciśnienia	20 kPa	20 kPa	20 kPa

UWAGI:

• przyłącze naczynia przeponowego: GZ DN20 (3/4'')

Podczas opróżniania instalacji wymagane jest aby zawór zwrotny został zablokowany (nie działał). Aby zablokować zawór zwrotny należy przekręcić głowicę zaworów trójdrogowych o 45^o w stronę jak pokazano na rysunku. Przekręcenie głowicy o 90^o powoduje odcięcie dolnej części instalacji od górnej, przy czym układ bezpieczeństwa jest połączony z częścią górną instalacji (od strony kolektora).

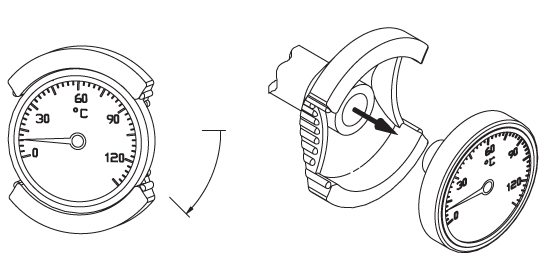

Wymiana termometru następuje poprzez proste wyjęcie a następnie ponowne wmontowanie. Należy zwrócić uwagę, aby osadzić odpowiedni typ termometru. Uwaga na kolory oznaczeń:

• czerwony pierścień - zasilanie (gorące)
• niebieski pierścień - powrót (zimne)

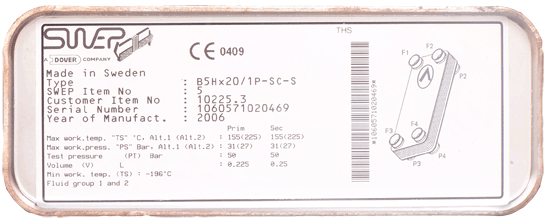

Wymiennik płytowy ze stali nierdzewnej nr 14401, lutowany miedzią (99,9%). Ciśnienie pracy max. 10 bar. Temperatura pracy max. 185^oC. Ciśnienie próbne 15 bar.

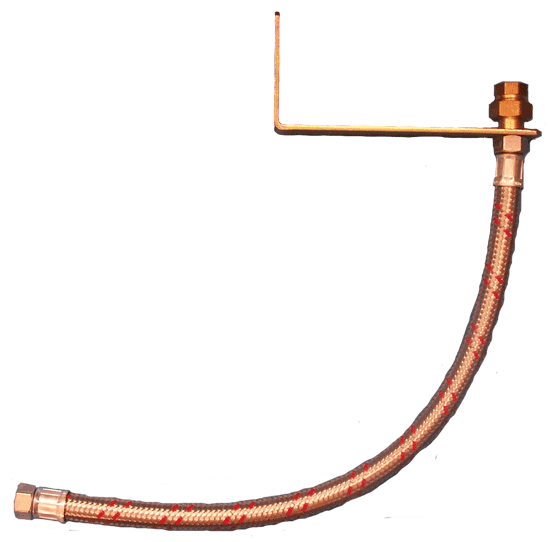

W komplecie wygodny uchwyt naścienny na naczynie przeponowe i wzmacniany przewód.
